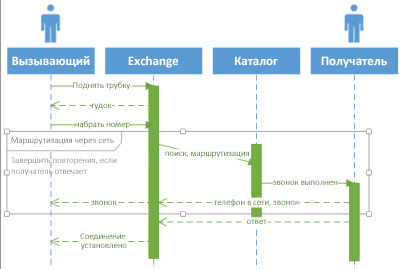

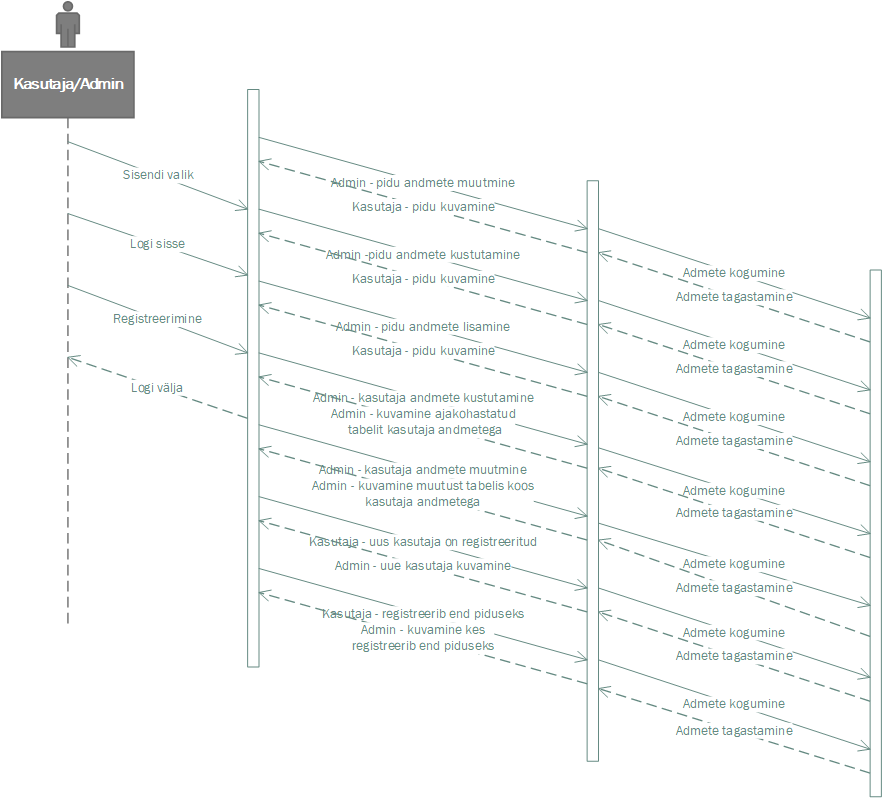

Jadaskeem (Sequence diagram): jadaskeem esitab süsteemi objektide omavahelist suhtlemist. Jadaskeemi oluliseks omaduseks on selle ajaline järjestus. S.o. esitatakse samm-sammult täpne objektide vaheline interaktsioon. Erinevad objektid jadaskeemil suhtlevad omavahel “sõnumite” edastamise kaudu.

Objektid on tähistatud ristkülikutega, mille nimed on allajoonitud (et eristada neid klassidest).

Sõnumid (metoodikakutsed) on tähistatud nooltega tähistatud joontega.

Tagastatud tulemused on tähistatud noolega punktiiridega.

Iga objekti all olevatel vertikaalsetel joontel olevad ristkülikud näitavad objektide “eluiga” (fookus). Üsna sageli ei ole neid diagrammil näidatud, kõik sõltub individuaalsest kujundusstiilist.

Järjestusdiagrammi põhielemendid

Järjestusdiagrammil saate kuvada järgmisi UML-märkmike elemente, mis on saadaval elementide paneelil:

Element/märkus	Sihtotstarve
	Участник/Actor/Näitleja
	Объект/Object/Objekt
	Активный объект/Active object/Aktiivne objekt
	Терминатор/Terminator/Terminaator
	Вызов процедуры/Procedure call/Protseduuri üleskutse
	Сообщение/Flat message/Lühisõnum
	Асинхронное сообщение/Async message/Asünkroonne sõnum
	Сообщение с результатом/Return message/Tagastussõnum
	Временной интервал/In scope/Reguleerimisalas
	Временное ограничение/Time constraint/Ajaline piirang
	Точка изгиба связей/Point/Linkide paindepunkt
	Комментарий/Note/Kommentaar
	Коннектор комментария/Note connector/Kommentaar Ühendaja
